Swing Over Bed:
Swing Over Bed:
31.5"
800.10mm
Swing Over Cross Slide:
Swing Over Cross Slide:
31.5"
800.10mm
Max. Distance Between Spindle Large Noses:
Max. Distance Between Spindle Large Noses:
44.4"
1127.76mm
Max. Turning Diameter:
Max. Turning Diameter:
12.5"
317.50mm
Standard Turning Diameter:
Standard Turning Diameter:
7.9"
200.66mm
Max. Workpiece Delivery Diameter:
Max. Workpiece Delivery Diameter:
11.8"
299.72mm
Max. Turning Length:
Max. Turning Length:
31.8"
807.72mm
Bar Capacity:
Bar Capacity:
2.5"
63.50mm
X1, X2, X3 Travel:
X1, X2, X3 Travel:
8.2"
208.28mm
Y1, Y2, Y3 Travel:
Y1, Y2, Y3 Travel:
4.3"
109.22mm
Z1, Z3 Travel:
Z1, Z3 Travel:
11.8"
299.72mm
Z2 Travel:
Z2 Travel:
31.8"
807.72mm
B-Axis Travel:
B-Axis Travel:
34.2"
868.68mm

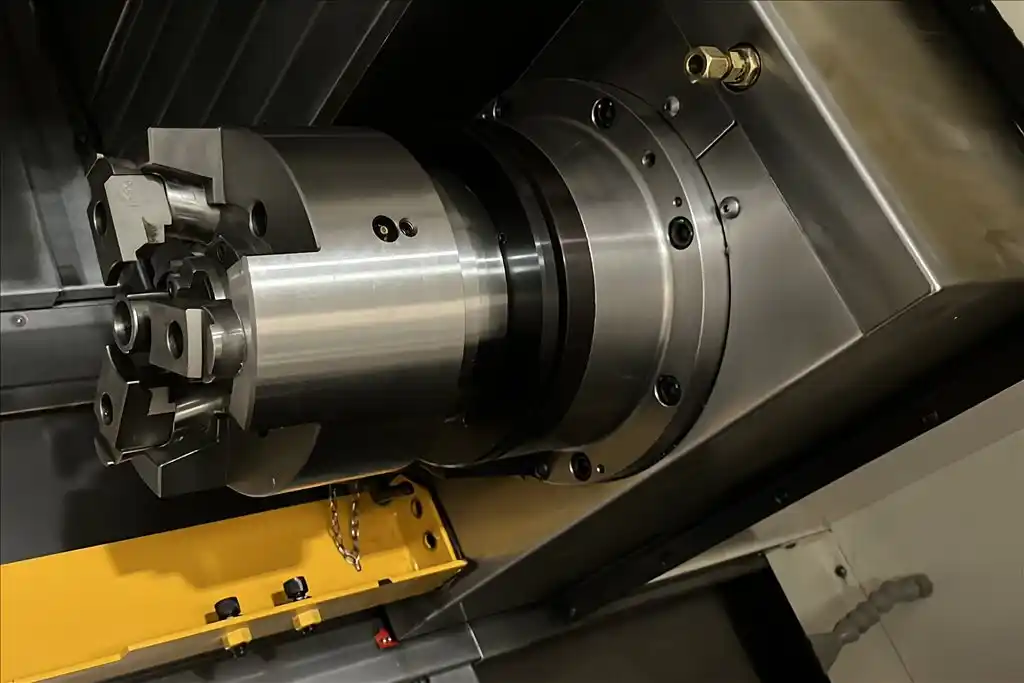

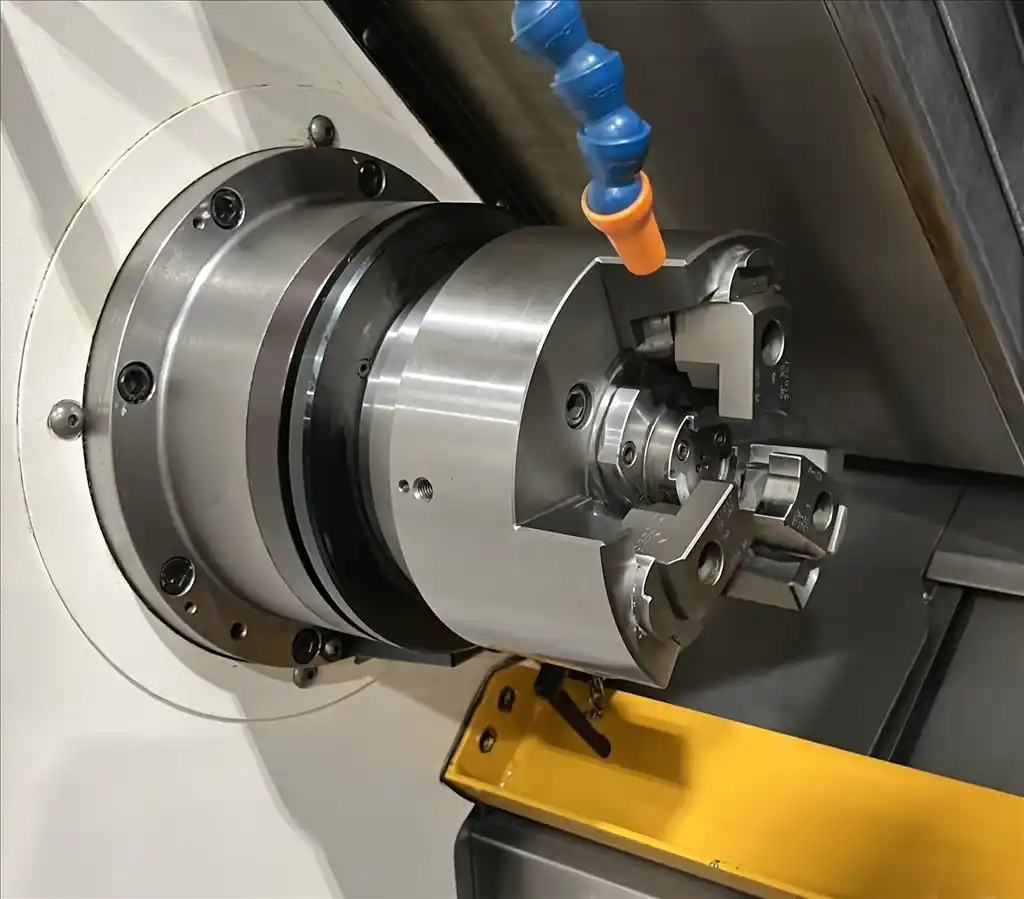

Chuck Size (Spindle 1 & 2):
Chuck Size (Spindle 1 & 2):
8"
203.20mm
Through Spindle Hole Diameter:
Through Spindle Hole Diameter:
2.9"
73.66mm
Spindle Bearing Inner Diameter:
Spindle Bearing Inner Diameter:
4.7"
119.38mm
Min. Spindle Indexing Increment:
Min. Spindle Indexing Increment:
0.001°
0.001°
Max Spindle Speed:
Max Spindle Speed:
5,000 RPM
5,000 RPM
Spindle Motor (1 & 2):
Spindle Motor (1 & 2):
30 hp
22.37 kw
Max Rotary Tool Spindle Speed:
Max Rotary Tool Spindle Speed:
6,000 RPM
6,000 RPM
Rapid Traverse (X1, X2, X3):
Rapid Traverse (X1, X2, X3):
1181.1 IPM
500.00 mm/sec
Rapid Traverse (Y1, Y2):
Rapid Traverse (Y1, Y2):
787.4 IPM
333.33 mm/sec
Rapid Traverse (Z1, Z2, Z3):
Rapid Traverse (Z1, Z2, Z3):
1968.5 IPM
50.00 m/min
Power On Time:
Power On Time:
20,137 Hours
20,137 Hours
Cutting Time:
Cutting Time:
11,120 Hours
11,120 Hours
Equipped With:

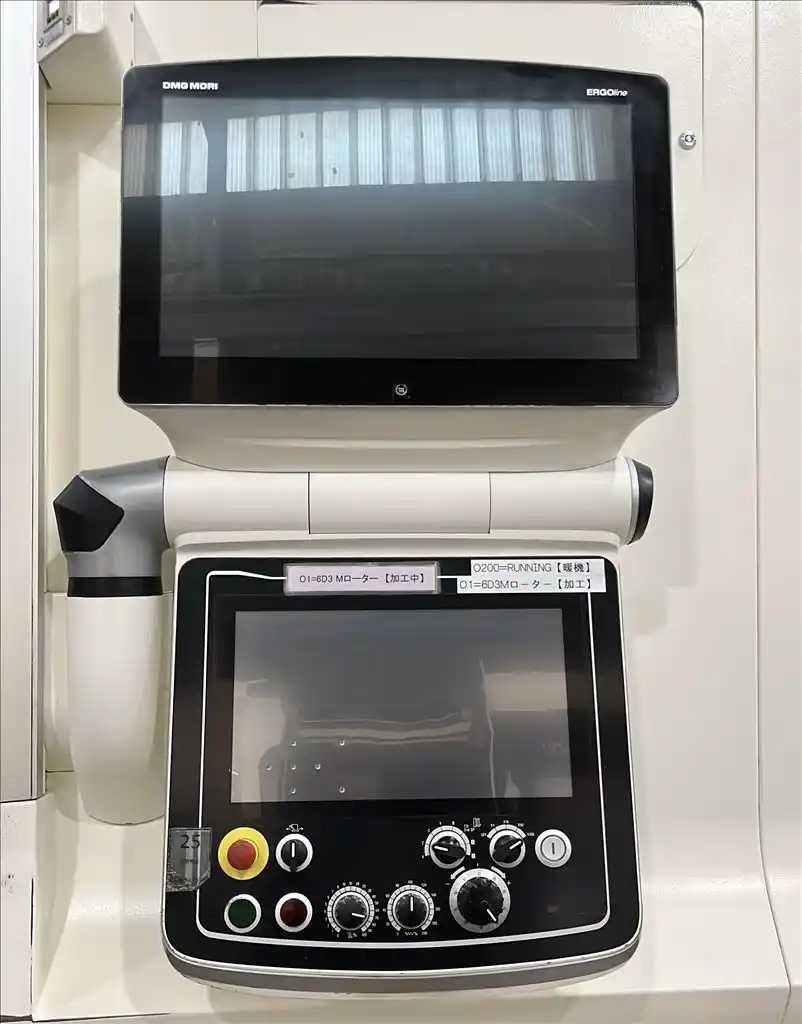

Fanuc 31iB CELOS-ERGOline Touch CNC Control
Fanuc 31iB CELOS-ERGOline Touch CNC Control

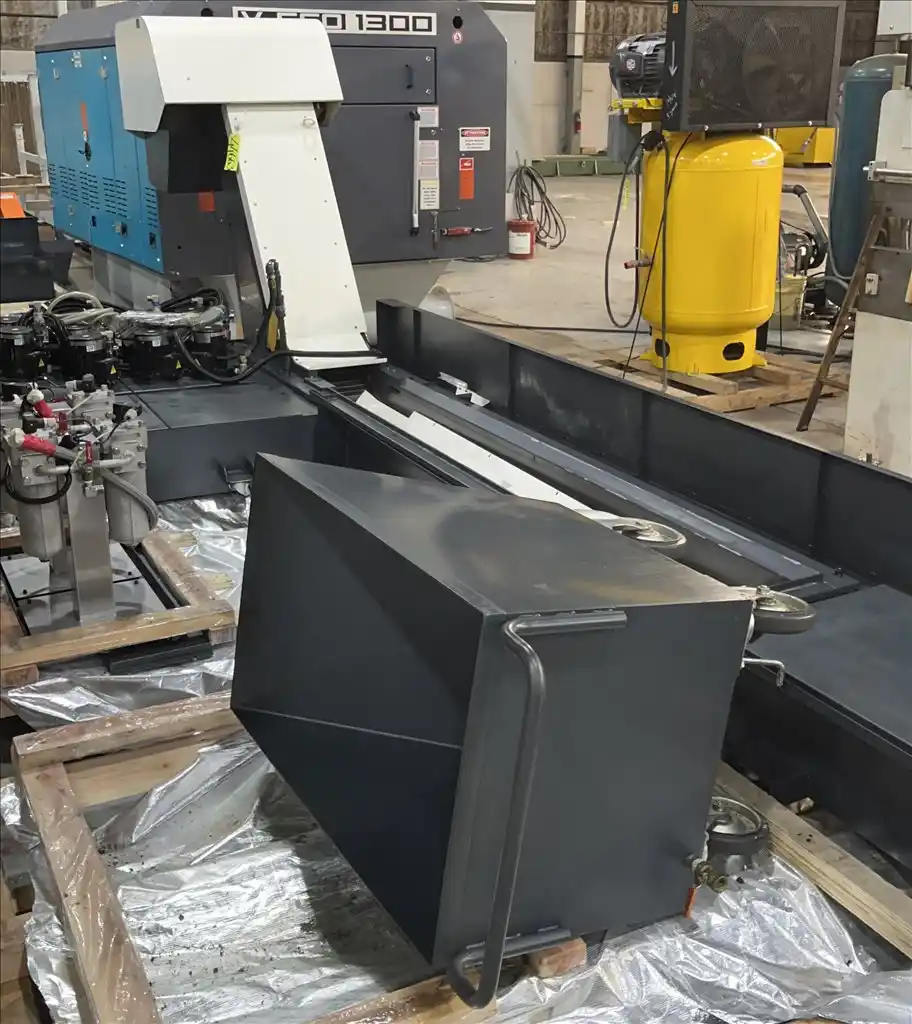

Chip Conveyor
Chip Conveyor
(2) Tool Presetters
(2) Tool Presetters
(2) Additional Chucks
(2) Additional Chucks
Dimensions & Weight:
129"x 190"x 110", 26700 Lbs
Dimensions & Weight:
26700 Lbs, 12108 Kg
Preliminary Specifications....
